三亚体育彩票中心 www.squzyp.com.cn IEEE1588是基于以太網的精密對時協議(PTP),在硬件支持下IEEE1588能達到幾百納秒精度。在變電站中,1588時鐘可以電力通信網絡中直接運行,不需要搭建專門的對時網絡,因此簡化了整個電力時鐘同步系統的結構。

1、變電站同步網絡

變電站自動化控制系統時間同步要求為站控層網絡為優于1ms精度,過程層網絡授時精度為1s。變電站網絡一般具有網絡層次結構固定簡單,網絡節點固定等特點,

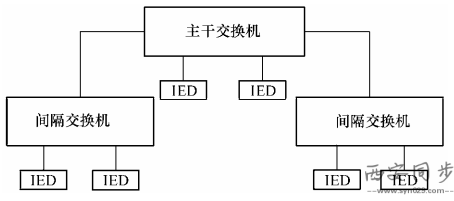

變電站過程層交換機示意圖

變電站過程層交換機示意圖

2、 設計原則

1)變電站采用1588時鐘進行對時,一般默認采用組播通信方式,遵循IEEE1588V2-2008標準。

2)電力通信網絡采用P2P模式,交換機配置為P2P透明時鐘;主鐘配置為P2P模式;其他智能化控制設備均配置為P2P模式。

3)電力通信網絡中IEEE 1588v2報文直接映射到以太網IEEE802.3。

4)電力通信網采用2步鐘模式。

5)BMC狀態機支持:主鐘完整實現BMC算法狀態機。其他自動化裝置總運行在slave狀態下(slaveOnly)。

6)時鐘冗余采用兩套1588時鐘進行雙冗余備份方案。

3、 1588主時鐘

采用雙主時鐘備用雙擴展方案,兩個主時鐘和兩個備用時鐘組一面屏。每個擴展時鐘出4個PTP網口,兩個電口接到站控層網絡,兩個光口接到過程層網絡。擴展時鐘的每個IEEE1588時鐘端口狀態機獨立運行,因此每個IEEE1588時鐘端口狀態與其他端口無關。推薦使用SYN2401型PTP精密主時鐘。

1588時鐘

4、 站控層網絡對時

所有交換機配置為P2P透明時鐘。站控層設備采用軟件IEEE1588實現,配置為P2P模式。站控層設備應同時接收來自A網B網的IEEE1588時鐘報文,舍棄掉一個主鐘的IEEE1588時鐘報文,只采用一個網段的IEEE1588時鐘報文來對時。

5、 1588時鐘通信模式

IEEE1588協議中網絡通信模式默認為組播方式,但也可以采用單播。由于組播方式實現及配置都較為簡單,目前支持IEEE1588的主時鐘設備和交換機設備都是基于動態組播方式的,因此數字化變電站中使用IEEE1588時,應該選擇組播通信方式。設備上電初始化時即加入指定的多播組,加入此多播組的IEEE1588設備之間可以相互通信。

6、 1588時鐘應用總結

基于IEEE1588 V2的精密對時協議的智能變電站時鐘同步方案,完全滿足時鐘精度要求,IEEE1588采用動態組播通信方式,占用資源少,配置量小,維護方便等優點,并且大幅度降低了時鐘施工成本。

7、 1588時鐘廠家

目前國內1588時鐘廠家不是很多,西安同步電子科技有限公司就是其中一家,推出的1588時鐘有近10種,從主時鐘到從時鐘,從整機到板卡應有盡有,完全可以滿足不同用戶的要求。

型號

輸入信號

輸出信號

尺寸

SYN2401型PTP精密主時鐘

GPS

1路PTP網口,1路串口,1路1PPS

1U,19″(上機架)(482x300x45mm)AC220V,10W

SYN2403型PTP精密從時鐘

1路PTP網口

1路IRIG-B(DC),1路串口,1路1PPS

便攜式(265x285x100mm)AC220V,10W

SYN2407型PTP同步時鐘授時板卡

1路串口

1路1PPS

1路PTP網口,1路串口,1路1PPS

板卡(185x100x25mm)

SYN2407A型IEEE1588時間同步時鐘板卡

1路串口

1路1PPS

2路PTP電口,1路串口,1路1PPS

板卡(185x100x25mm)

SYN2407B型PTP對時同步板卡

1路串口

1路1PPS

1路PTP電口,1路PTP光口,1路串口,1路1PPS

板卡(185x100x25mm)

SYN2407C型PTP精密授時???/span>

1路串口

1路1PPS

1路RGMII,1路MDIO,1路串口,1路1PPS

板卡(90x60x20mm)

選件

根據客戶要求定做類似產

西安同步生產的主時鐘是一款支持PTP V2的主時鐘,輸出PTP,B碼,1PPS,10MHZ,串口等多種時間信號。從時鐘是ieee1588從時鐘,從主時鐘獲得標準時間,輸出客戶需要的其他時間信號。1588時鐘板卡是一款PTP授時卡,支持IEEE STD 1588V2協議,可方便的嵌入用戶設備中,實現PTP高精度授時系統。
