SYN2411型IEEE1588主時鐘

產品概述

SYN2411型IEEE1588主時鐘是一款支持IEEE1588-2008V2的主時鐘(Grandmaster Clock),使用北斗GPS作為時鐘參考源,內置高精度時鐘源,擁有納秒級的時間傳輸精度,支持數千臺IEEE1588從時鐘。目前支持國內外主流IEEE1588主從時鐘設備及專用1588交換機,同時可以輸出NTP,IRIG-B,1PPS,串口TOD等多種時間信號,為用戶提供精確、標準、安全、可靠和多功能的時間服務,是一款高端精密的IEEE1588時鐘設備。

產品功能

1) 以GPS北斗定時信號建立時間參考;

2) 支持標準的IEEE1588-2008V2等網絡對時協議,支持1 step 或 2 steps ;

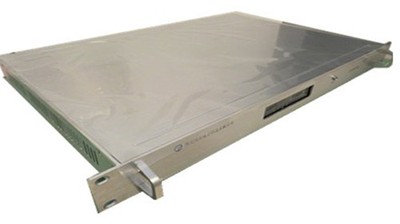

3) NTP授時和串口tod輸出;SYN2411型IEEE1588主時鐘.jpg

4) 輸出定時同步信號(1PPS),TTL接口輸出;

5) LCD鐘面(年月日、時分秒)顯示;

產品特點

a) 授時精度高,支持國內外主流IEEE1588設備;

b) 提供多個可配置的PTP模版(Profile);

c) 雙電源無縫切換,整體功耗小,運行可靠穩定;

d) 支持端到端(end to end)或點對點(peer to peer)模式;

e) 支持Pre-Master模式,主時鐘熱備份,熱切換功能。

典型應用

1) 工業自動化系統,航天航空系統,電路仿真服務 (CES);

2) 2.5G/3G/4G基站數字化變電站,CMMB基站,WiMAX;

3) 被動式光纖網絡 (PON),數字電視數字廣播,電信機房等。

技術指標

輸入信號

GPS北斗雙模授時接收機

頻點

L1,B1

定時精度

≤30ns

GPS北斗授時天線

數量

1套

形狀

蘑菇頭

線長

30米

支架

蘑菇頭安裝支架

輸入選件

IRIG-B(DC)碼,IRIG-B(AC)碼,NTP,PTP,CDMA,10MHz,1PPS等

輸出信號

IEEE1588授時

路數

1路可擴展到4路

物理接口

RJ45

以太網

10M/100M/1000M自適應

協議

IEEE1588-2008(PTPv2),IP6,

IP4,TCP,DHCP,UDP,SSH,Telnet

同步精度

≤±30ns(主時鐘相對于外部參考)

≤±30ns(背靠背測試)

用戶容量

可支持數百從時鐘

NTP授時

路數

1路

授時精度

0.5-10ms典型值1ms

NTP請求量

>4000次/秒

用戶容量

支持數萬臺客戶端

支持協議

NTP v1.v2.v3&v4(RFC1119&1305),SNTP(RFC2030),SNMP,IPV4、IPV6、IPv4/IPv6 Hybrid,SSH/SCP,MD5(RFC1321),Telnet(RFC854),NTP Unicast,Broadcast,Multicast,DHCP (RFC2131),HTTP/SSL/HTTPS(RFC2616),802.11b/g/n,Telnet,UDP,TCP,FTP,NFS,PPTP/VPN等

IRIG-B碼(DC)

路數

1

電平

RS422/485

同步誤差

200ns

1PPS脈沖信號

路數

1路

電平

TTL

同步誤差

≤30ns

物理接口

BNC

RS232C串口

路數

1路

電平

RS232C

串口格式

RMC語句

物理接口

DB9

衛星工作模式

GPS,單北斗,GPS北斗混合模式等

時鐘源

標配:內置高精度恒溫晶振

選件:銣原子鐘、馴服恒溫晶振???、馴服銣鐘??櫚?/span>

干接點告警

選件:衛星告警,同步告警,電源告警

MTBF

≥100000小時

供電電源

雙電源無縫切換,交流 220V±10%, 50Hz±5%,額定功率:10W

環境特性

工作溫度

0℃~+50

相對濕度

≤90%(40℃)

存儲溫度

-30℃~+70

機箱尺寸

1U,19″標準機箱(上機架)482mm(寬)x300(深)x44mm(高)

配件

主機1臺,30米電纜授時天線一套,天線安裝支架一副,電源線1根,串口線1根,網線1根,說明書1本,合格證一張,光盤一張(含說明書,配置清單,配置資料等等)。

其他選件

授時天線電纜(50米、80米、100米等),天線放大器,天饋線避雷器,高精度授時接收機。

相關產品選型指南

型號

輸入信號

輸出信號

尺寸

SYN2401型PTP精密主時鐘

GPS

1路PTP網口,1路串口,1路1PPS

1U,19″(上機架)(482x300x45mm)AC220V,10W

SYN2411型IEEE1588主時鐘

北斗GPS

1路PTP網口,1路NTP,1路IRIG-B碼,1路TOD,1路1PPS

1U,19″(上機架)(482x300x45mm)AC220V,10W,雙電源

SYN2403型PTP精密從時鐘

1路PTP網口

1路IRIG-B(DC),1路串口,1路1PPS

便攜式(265x285x100mm)AC220V,10W

SYN2407型PTP同步時鐘授時板卡

1路串口

1路1PPS

1路PTP網口,1路串口,1路1PPS

板卡(185x100x25mm)

SYN2407A型IEEE1588時間同步時鐘板卡

1路串口

1路1PPS

2路PTP電口,1路串口,1路1PPS

板卡(185x100x25mm)

SYN2407B型PTP對時同步板卡

1路串口

1路1PPS

1路PTP電口,1路PTP光口,1路串口,1路1PPS

板卡(185x100x25mm)

SYN2407C型PTP精密授時???/span>

1路串口

1路1PPS

1路RGMII,1路MDIO,1路串口,1路1PPS

板卡(90x60x20mm)

選件

GPS北斗雙模接收機,恒溫晶振OCXO,銣鐘,定位信息輸出,避雷器,定做天線電纜(50米、80米、100米等),IRIG-B交直流輸出,1PPS輸出RS232C,RS422/485等,串口輸出TTL,RS422/485等,定制寬溫度范圍的產品,根據客戶要求定做類似產品,各產品特性具體參照相關宣傳資料。

SYN2411型IEEE1588主時鐘資料下載
SYN2411型IEEE1588主時鐘.pdf
171.27KB下載
